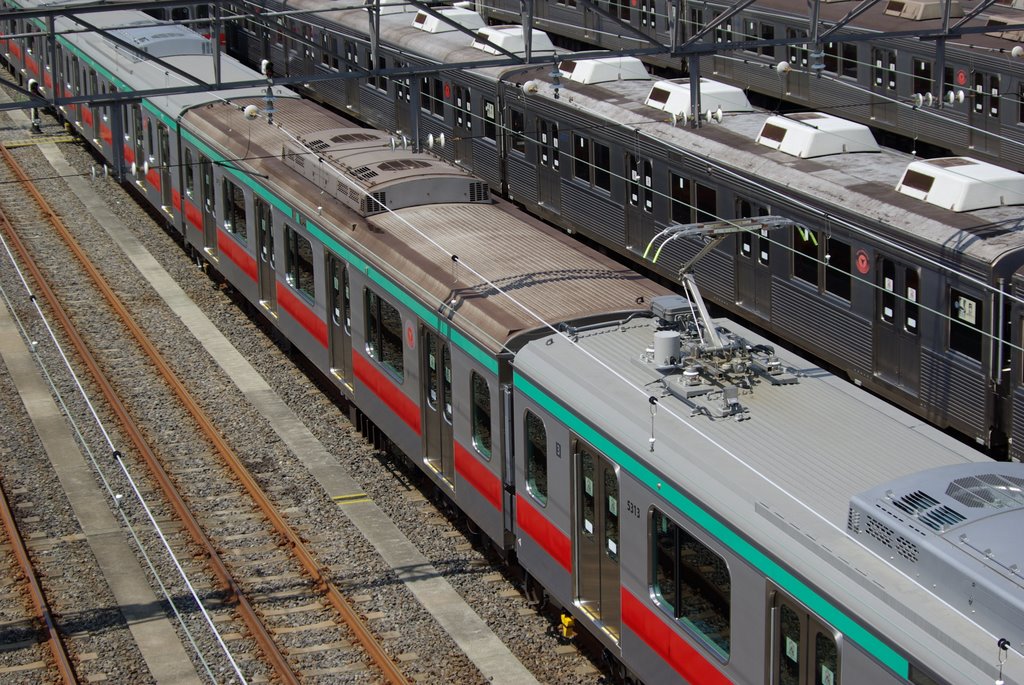

編成図
号車 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
---|---|---|---|---|---|---|---|---|---|---|
パンタグラフ | < | < > | < > | |||||||
形式 | クハ5100 | デハ5200 | サハ5300 | デハ5400 | デハ5500 | サハ5600 | サハ5700 | デハ5800 | デハ5900 | クハ5000 |
記号 | Tc2 | M | T3 | M2 | M1 | T2 | T1 | M2 | M1' | Tc1 |
扉数 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
制御装置 | VVVF | VVVF | VVVF | |||||||
その他 | ATC | CP | SIV,BT | CP | CP,BT | SIV,BT | ||||
弱冷房車 | ○ | |||||||||
車椅子スペース | ○ | ○ | ||||||||
IRアンテナ | ○ |
号車 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
---|---|---|---|---|---|---|---|---|---|---|
パンタグラフ | < > | < > | < | |||||||
形式 | クハ5100 | デハ5200 | デハ5300 | サハ5400 | サハ5500 | デハ5600 | デハ5700 | サハ5800 | デハ5900 | クハ5000 |
記号 | Tc2 | M2 | M1' | T3 | T2N | M2 | M1 | T1N | M | Tc1 |
扉数 | 4 | 4 | 4 | 4 | 6 | 4 | 4 | 6 | 4 | 4 |
制御装置 | VVVF | VVVF | VVVF | |||||||
その他 | ATC | SIV,BT | CP | CP,BT? | SIV,BT | CP,BT? | ||||
弱冷房車 | ○ | |||||||||
車椅子スペース | ○ | ○ | ||||||||
IRアンテナ | ○ |
橙色は電動車、藤色は付随車または制御付随車、水色は6扉車(付随車)を表す。
組み替え全体図
5104F | 5104(2) | 5204(2) (5904) | 5304(2) (5408) | 5404(2) (5604) | 5504(2) (5704) | 5604(2) (5407) | 5704(2) (5404) | 5804(2) (5204) | 5904(2) (5304) | 5004(2) |
---|---|---|---|---|---|---|---|---|---|---|
5105F | 5105(2) | 5205(2) (5905) | 5305(2) (5405) | 5405(2) (5605) | 5505(2) (5705) | 5605(2) (5412) | 5705(2) (5411) | 5805(2) (5205) | 5905(2) (5305) | 5005(2) |
5106F | 5106(2) | 5206(2) (5906) | 5306(2) (5406) | 5406(2) (5606) | 5506(2) (5706) | 5606(2) (5410) | 5706(2) (5409) | 5806(2) (5206) | 5906(2) (5306) | 5006(2) |
5104F | 5104(2) | 5204(2) (5804) | 5304(2) (5904) | 5404(2) (5704) | 5504(4) (新造) | 5604(2) (5404) | 5704(2) (5504) | 5804(2) (新造) | 5904(2) (5204) | 5004(2) |
---|---|---|---|---|---|---|---|---|---|---|
5105F | 5105(2) | 5205(2) (5805) | 5305(2) (5905) | 5405(2) (5305) | 5505(6) (新造) | 5605(2) (5405) | 5705(2) (5505) | 5805(2) (新造) | 5905(2) (5205) | 5005(2) |
5106F | 5106(2) | 5206(2) (5806) | 5306(2) (5906) | 5406(2) (5306) | 5506(5) (新造) | 5606(2) (5406) | 5706(2) (5506) | 5806(2) (新造) | 5906(2) (5206) | 5006(2) |
5107F | 5107(4) (新造) | 5207(4) (新造) | 5307(4) (新造) | 5407(2) (5604) | 5507(4) (新造) | 5607(4) (新造) | 5707(4) (新造) | 5807(4) (新造) | 5907(4) (新造) | 5007(4) (新造) |
5108F | 5108(5) (新造) | 5208(5) (新造) | 5308(5) (新造) | 5408(2) (5304) | 5508(5) (新造) | 5608(5) (新造) | 5708(5) (新造) | 5808(5) (新造) | 5908(5) (新造) | 5008(5) (新造) |
5109F | 5109(5) (新造) | 5209(5) (新造) | 5309(5) (新造) | 5409(2) (5706) | 5509(5) (新造) | 5609(5) (新造) | 5709(5) (新造) | 5809(5) (新造) | 5909(5) (新造) | 5009(5) (新造) |
5110F | 5110(5) (新造) | 5210(5) (新造) | 5310(5) (新造) | 5410(2) (5606) | 5510(5) (新造) | 5610(5) (新造) | 5710(5) (新造) | 5810(5) (新造) | 5910(5) (新造) | 5010(5) (新造) |
5111F | 5111(6) (新造) | 5211(6) (新造) | 5311(6) (新造) | 5411(2) (5705) | 5511(6) (新造) | 5611(6) (新造) | 5711(6) (新造) | 5811(6) (新造) | 5911(6) (新造) | 5011(6) (新造) |
5112F | 5112(6) (新造) | 5212(6) (新造) | 5312(6) (新造) | 5412(2) (5605) | 5512(6) (新造) | 5612(6) (新造) | 5712(6) (新造) | 5812(6) (新造) | 5912(6) (新造) | 5012(6) (新造) |
灰色は6扉車、その他の色は組み替えの対応、白地に太字は編成内の組み替えを表す。
組み替えの詳細図
5104F組み替え図
5106F組み替え図
橙色は電動車、藤色は付随車または制御付随車、水色は6扉車(付随車)を表す。
改番
改番日 | 旧形式 | 旧車号 | 新形式 | 新車号 | 改造(推測含む) |
---|---|---|---|---|---|
2005-02-04 | デハ5200 | 5204 | デハ5900 | 5904 | 車椅子スペース化 |
サハ5300 | 5304 | サハ5400 | 5408 | フリースペース化(代替復旧車) | |
デハ5400 | 5404 | デハ5600 | 5604 | ||
デハ5500 | 5504 | デハ5700 | 5704 | ||
サハ5600 | 5604 | サハ5400 | 5407 | IRアンテナ設置 | |
サハ5700 | 5704 | サハ5400 | 5404 | IRアンテナ設置 | |
デハ5800 | 5804 | デハ5200 | 5204 | ||
デハ5900 | 5904 | デハ5300 | 5304 | ||
2006-04-21 | デハ5200 | 5206 | デハ5900 | 5906 | 車椅子スペース化 |
サハ5300 | 5306 | サハ5400 | 5406 | フリースペース化 | |
デハ5400 | 5406 | デハ5600 | 5606 | ||
デハ5500 | 5506 | デハ5700 | 5706 | ||
サハ5600 | 5606 | サハ5400 | 5410 | IRアンテナ設置 | |
サハ5700 | 5706 | サハ5400 | 5409 | IRアンテナ設置 | |
デハ5800 | 5806 | デハ5200 | 5206 | ||
デハ5900 | 5906 | デハ5300 | 5306 | ||
2007-04-13 | デハ5200 | 5205 | デハ5900 | 5905 | 車椅子スペース化 |
サハ5300 | 5305 | サハ5400 | 5405 | フリースペース化 | |
デハ5400 | 5405 | デハ5600 | 5605 | ||
デハ5500 | 5505 | デハ5700 | 5705 | ||
サハ5600 | 5605 | サハ5400 | 5412 | IRアンテナ設置 | |
サハ5700 | 5705 | サハ5400 | 5411 | IRアンテナ設置 | |
デハ5800 | 5805 | デハ5200 | 5205 | ||
デハ5900 | 5905 | デハ5300 | 5305 |
