2007-09～2008-03 東急8090系LED化

8090系各編成の車外表示器がLED化され、下記の日付から運行を開始した。8090系の車外表示器は8000系や8500系のLED化が進められる中、登場以来のタッチセンサー式方向幕が存置されていたが、今回初めてLED化された。

LED化は8090系とほぼ同じサイズの表示器を持ち、2005年から2006年にかけてLED化された2000系に準じた内容とされた。具体的には、前面は種別表示器は大形のフルカラーLED(80×32ドット)、行先表示器は白色LED(96×32ドット)、運行番号表示器は橙色のLED(48×16ドット)に交換された。また、側面は一つの表示器に種別表示用のフルカラーLEDの(48×24ドット)、行先表示用の白色LED(96×24ドット)が一体に収められた。

LEDの表示内容については、最終的には2000系などの既存のフルカラーLEDが用いられた車両と同じく、前面の種別表示のみは漢字・ローマ字併記、それ以外の表示は漢字とローマ字の交互表示とされた。ただし当初の一部編成は、前面の種別表示以外の前面の行先および側面の種別・行先表示についても漢字とローマ字が同時に表示された。またこの影響で側面の種別・行先表示の漢字は従来より細い字体となっていた。

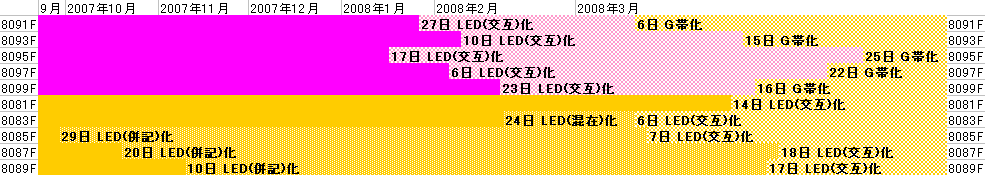

改造内容一覧
編成前面帯営業開始前面側面備考
8085Fグラデーション2007-09-29同時同時2008-03-07から交互表示に
8087Fグラデーション2007-10-20同時同時2008-03-18から交互表示に
8089Fグラデーション2007-11-10同時同時2008-03-17から交互表示に
8095F赤 2008-01-17交互交互2008-03-25からグラデーション帯に
8091F赤 2008-01-27交互交互2008-03-06からグラデーション帯に
8097F赤 2008-02-06交互交互2008-03-22からグラデーション帯に
8093F赤 2008-02-10交互交互2008-03-15からグラデーション帯に
8099F赤 2008-02-23交互交互2008-03-16からグラデーション帯に
8083Fグラデーション2008-02-24同時交互2008-03-06から前面も交互表示に
8081Fグラデーション2008-03-14交互交互

図

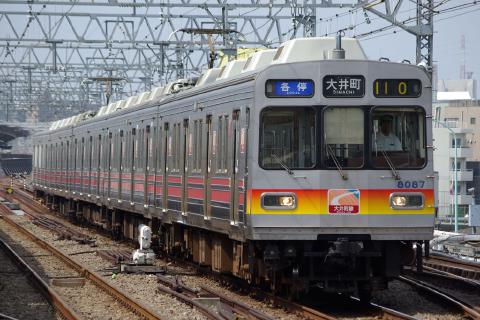

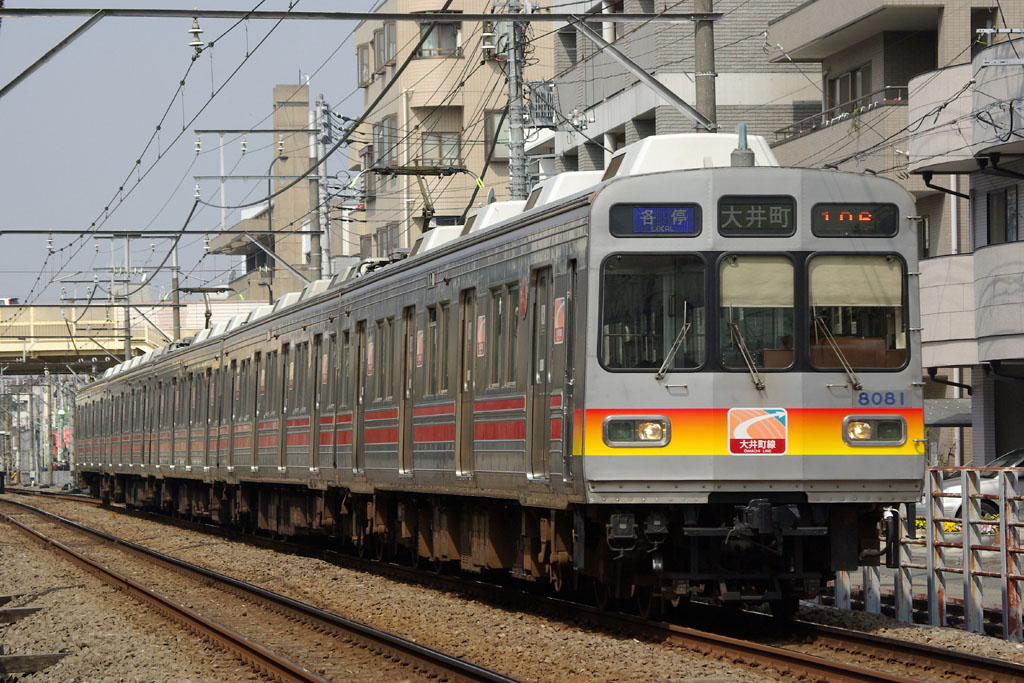

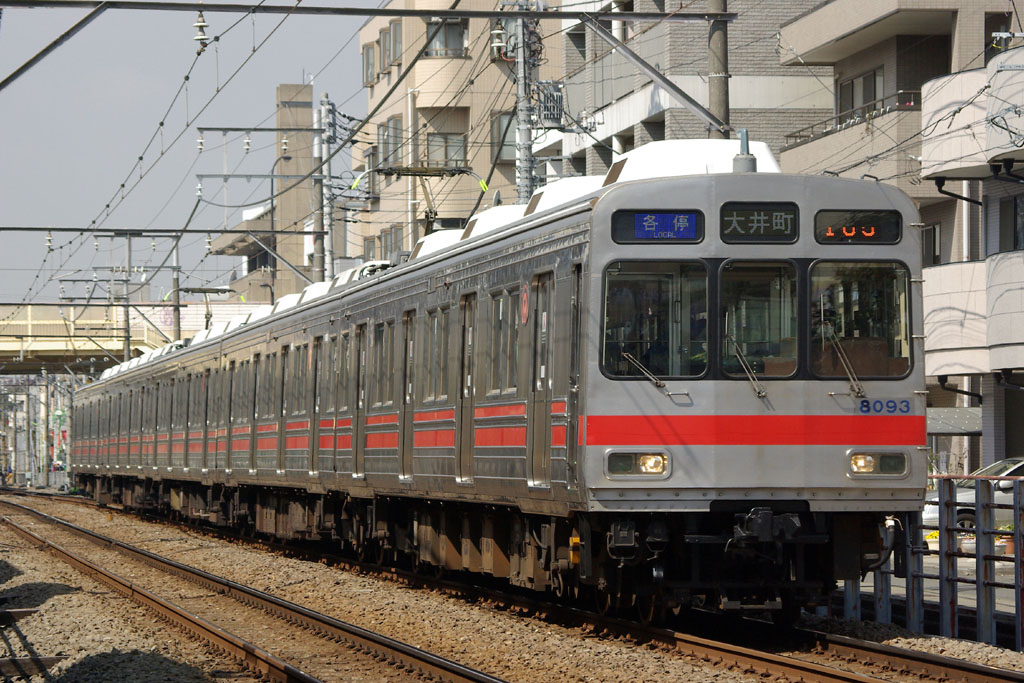

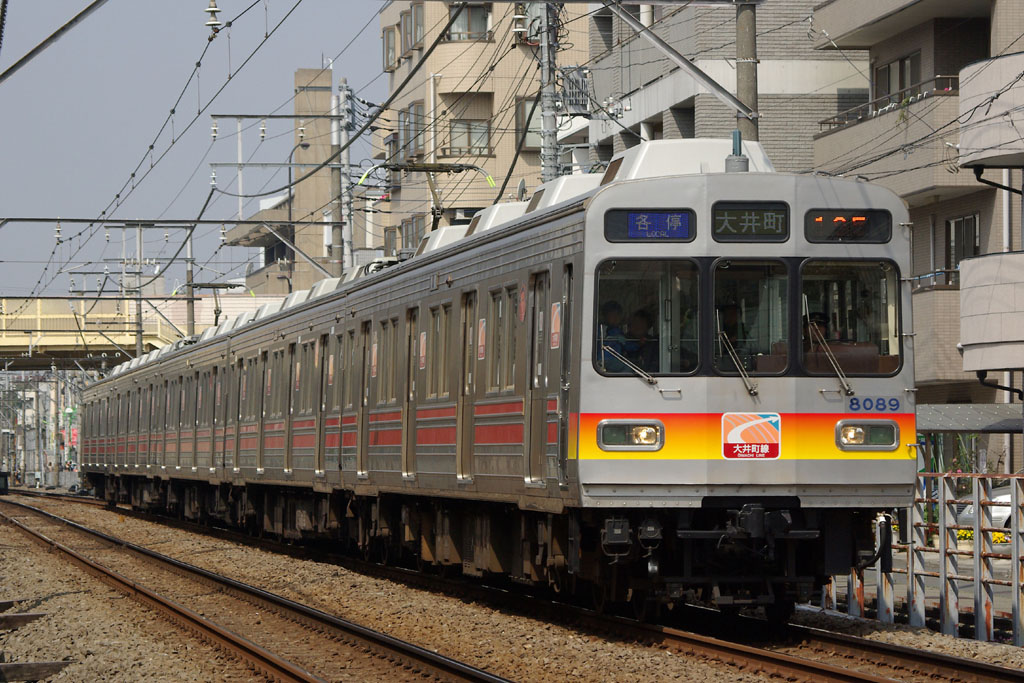

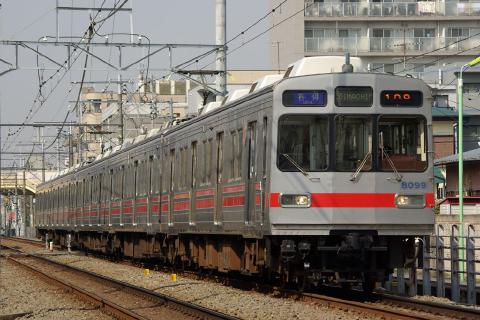

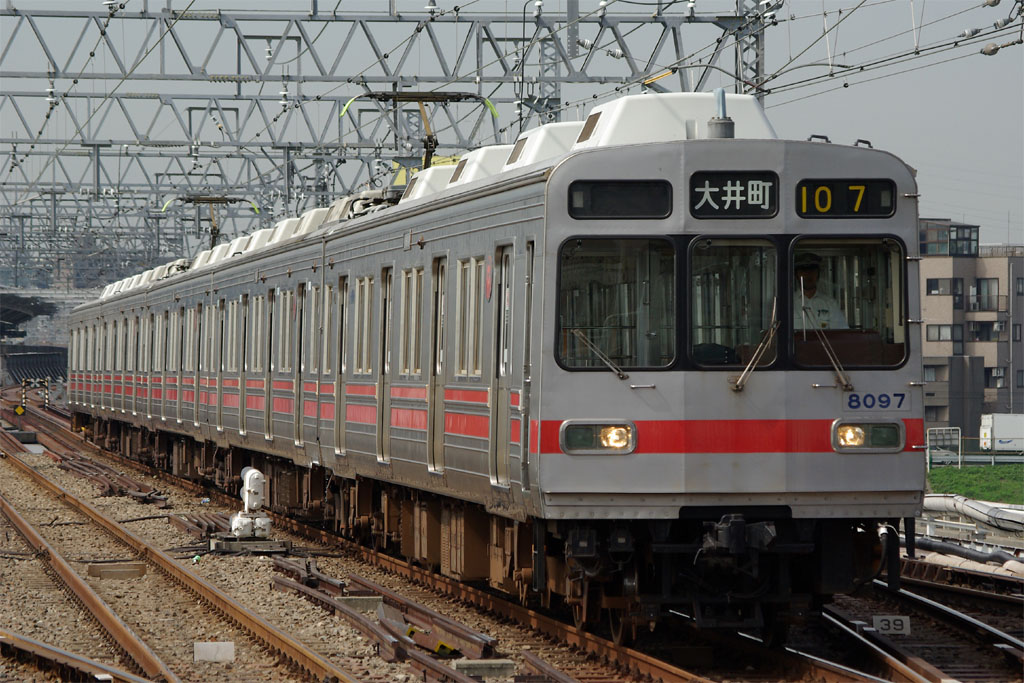

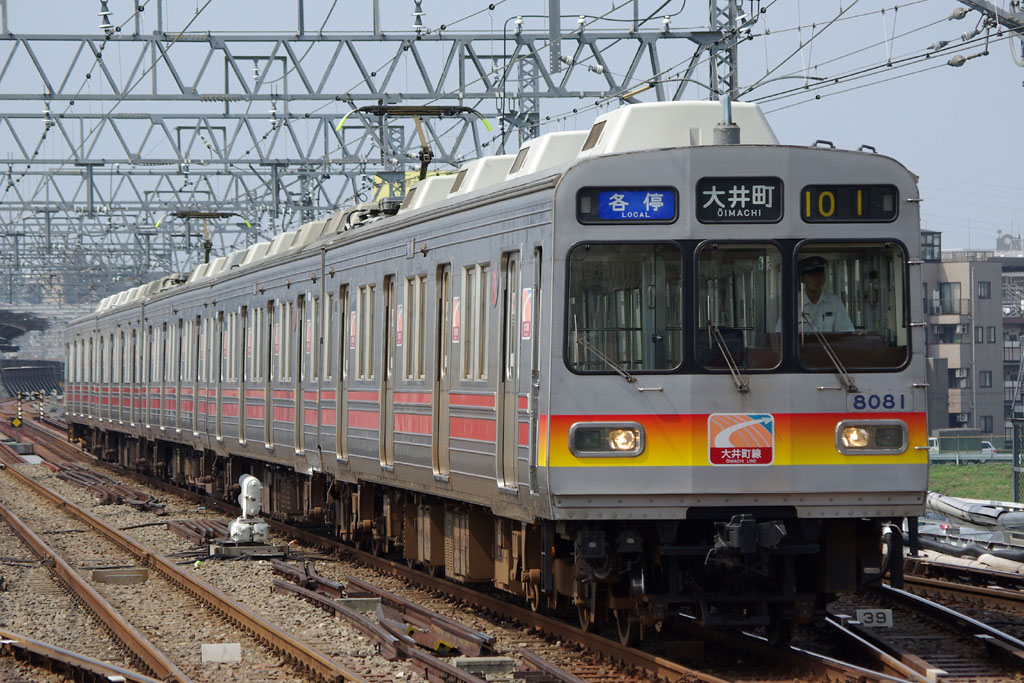

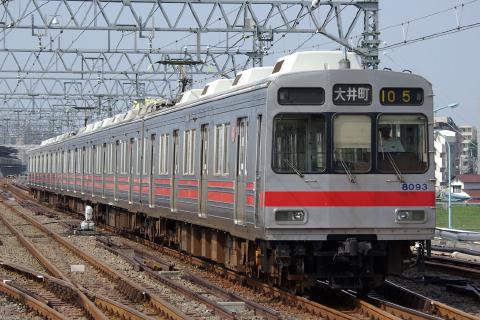

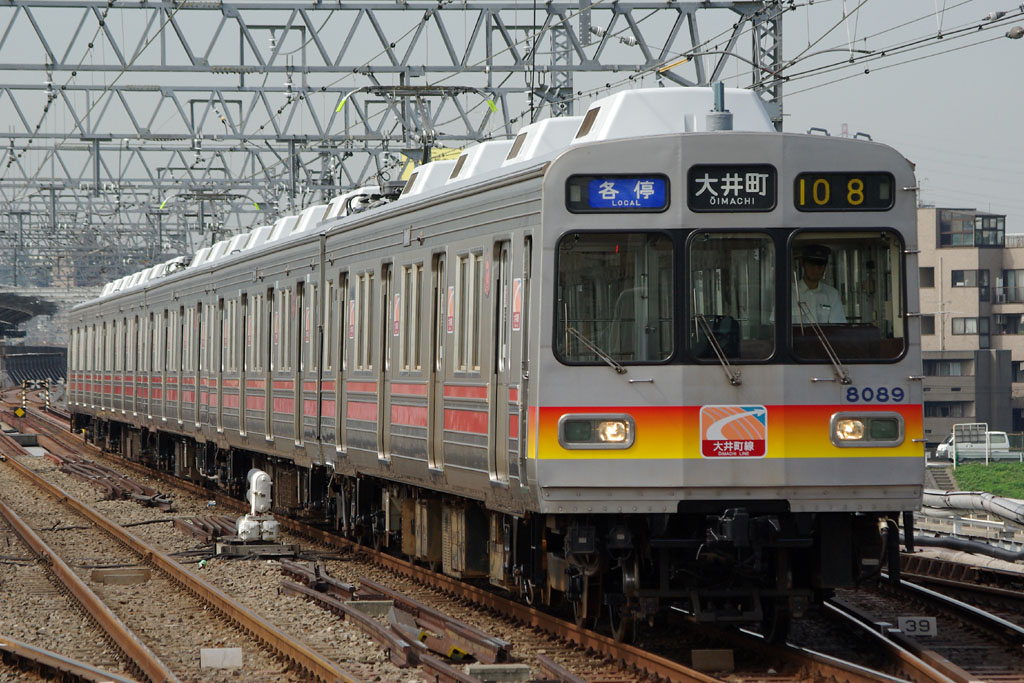

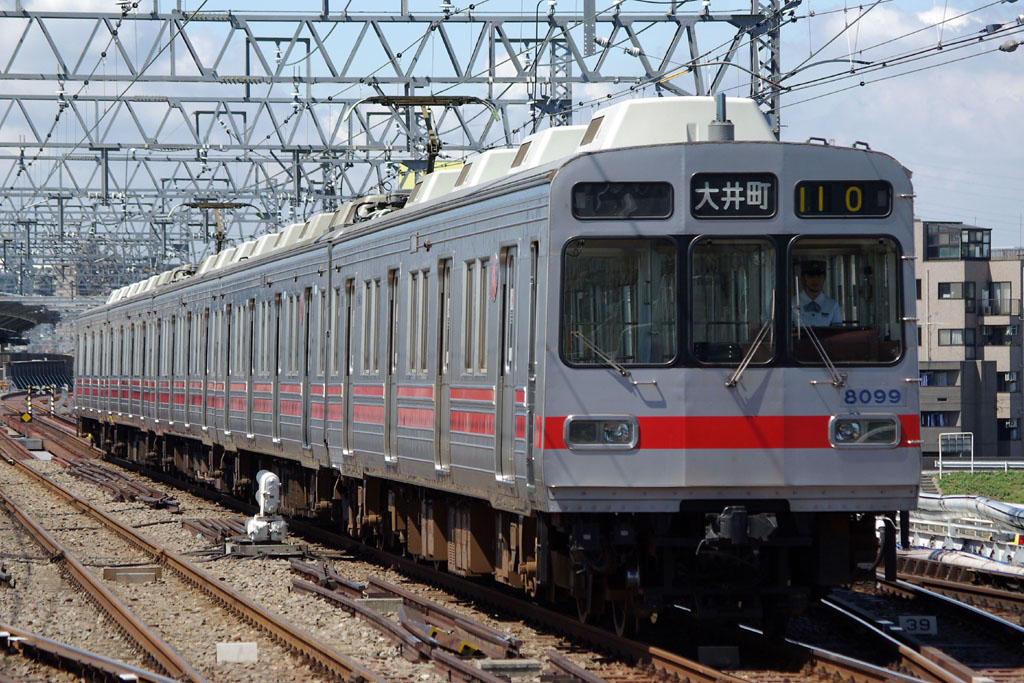

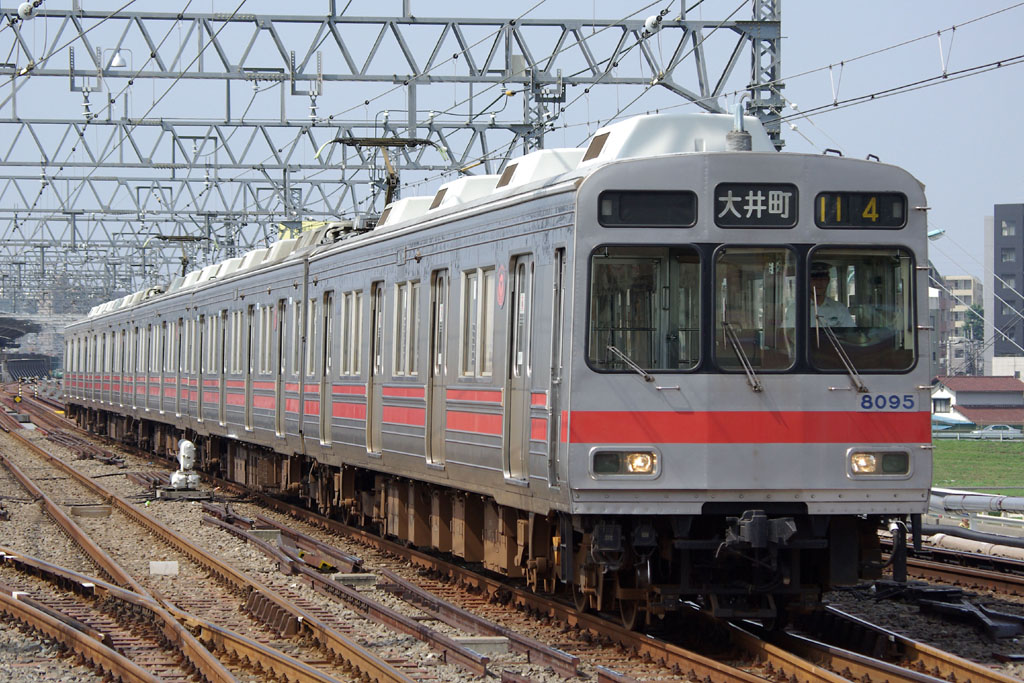

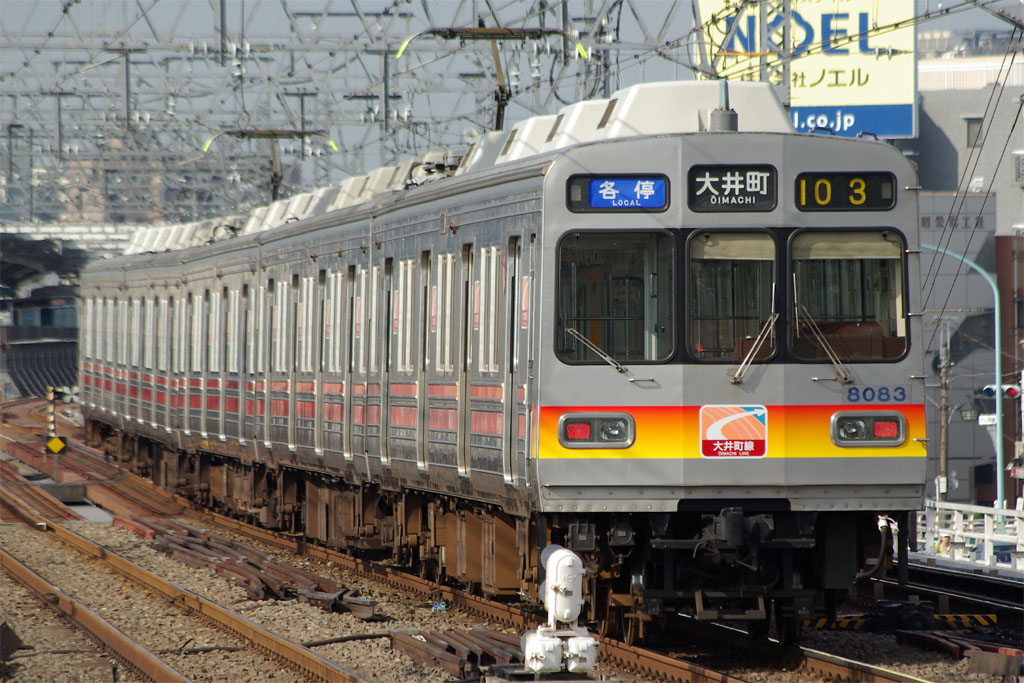

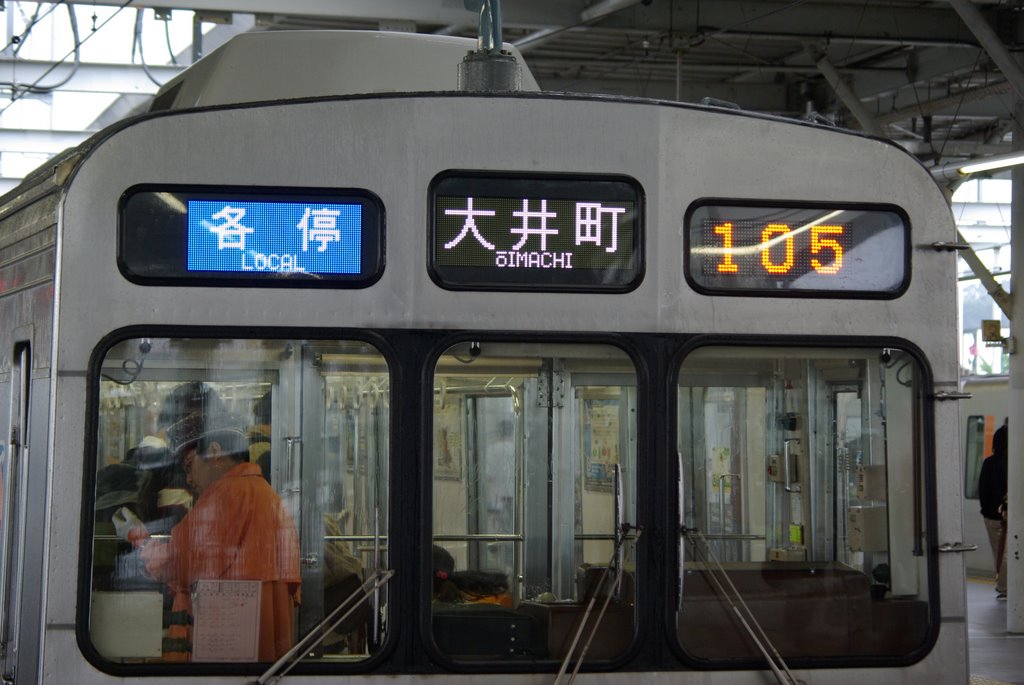

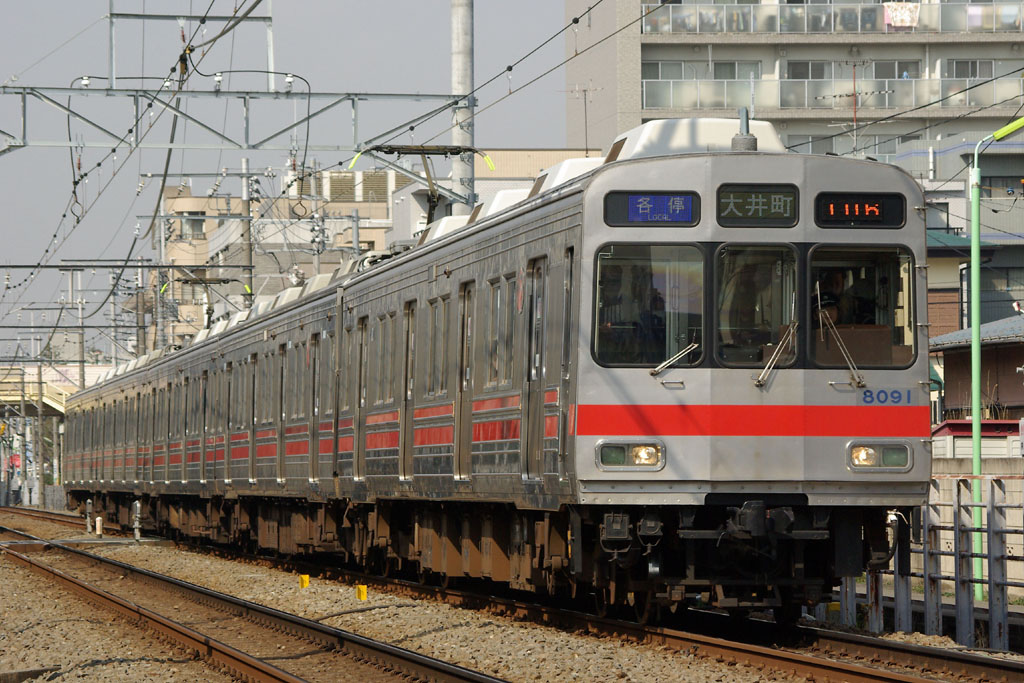

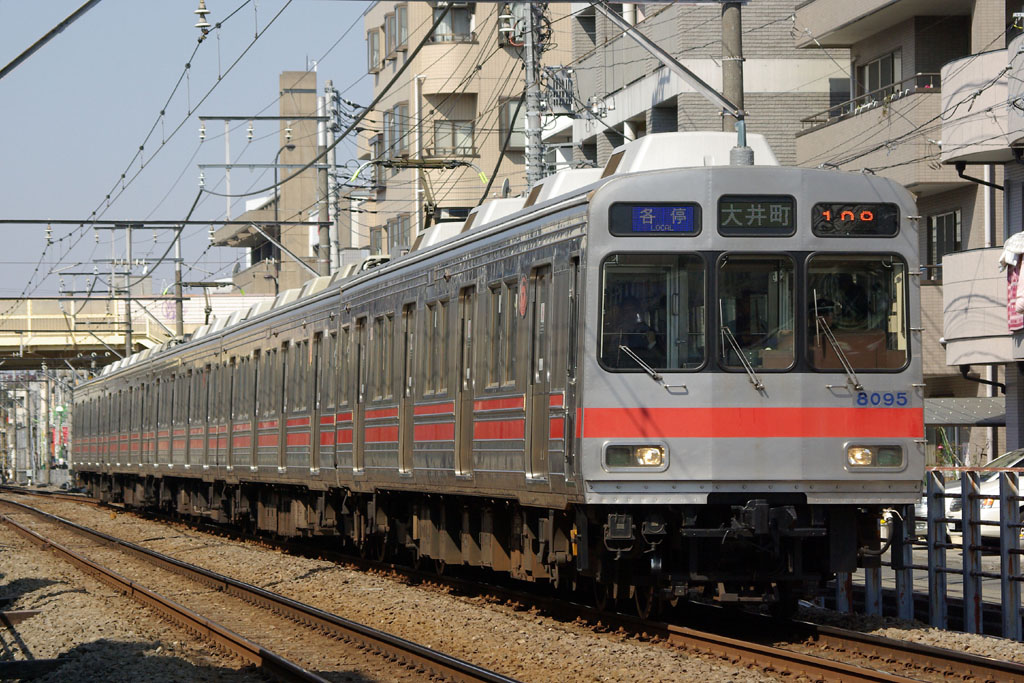

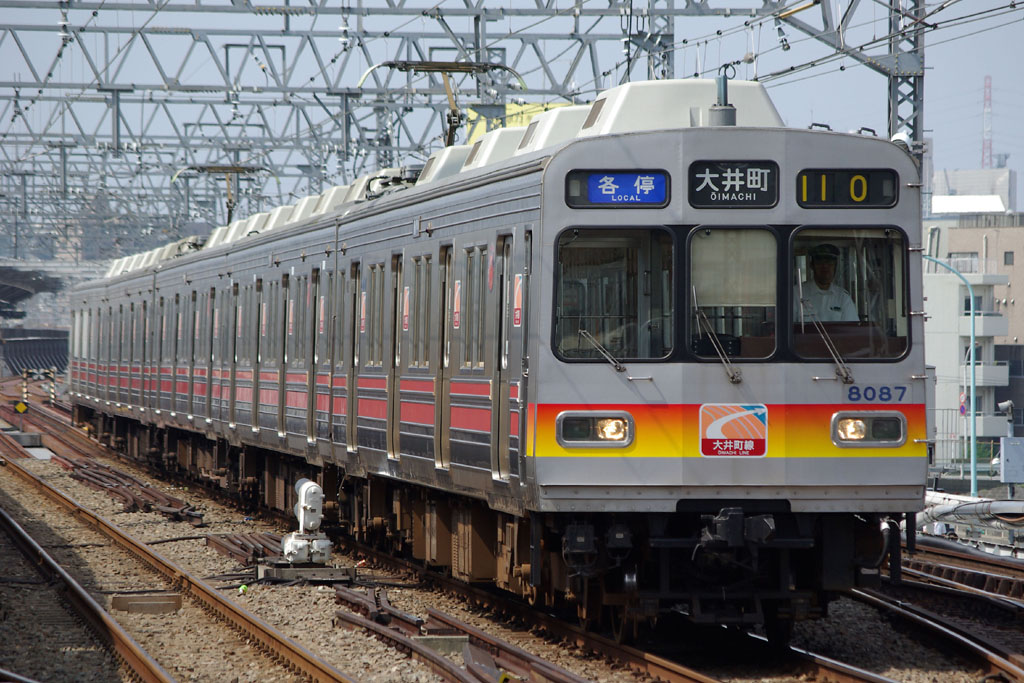

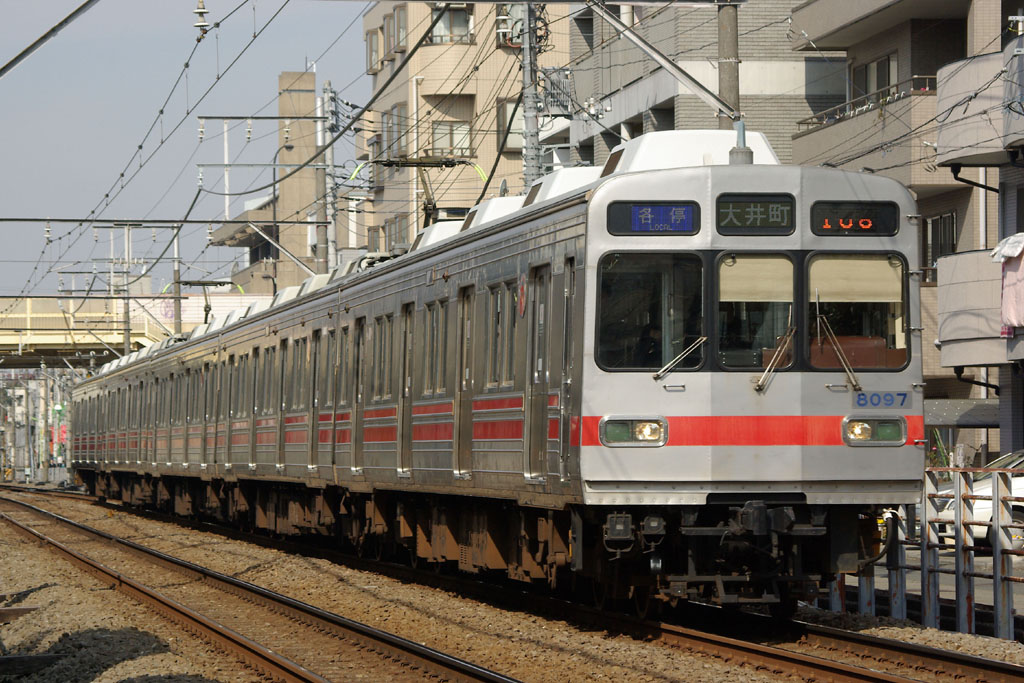

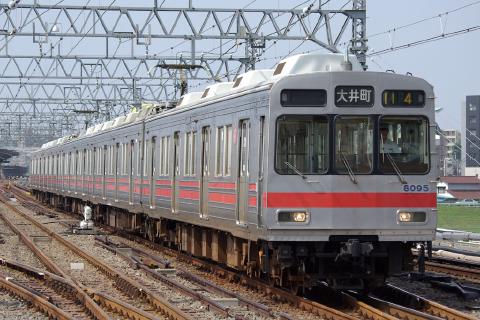

LED化後の写真(交互表示)

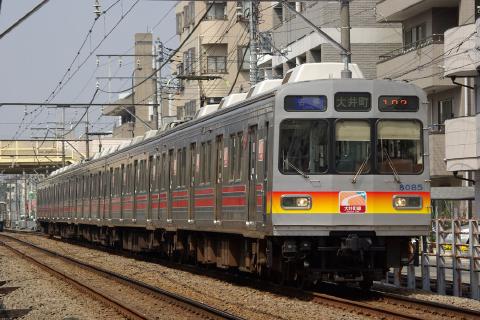

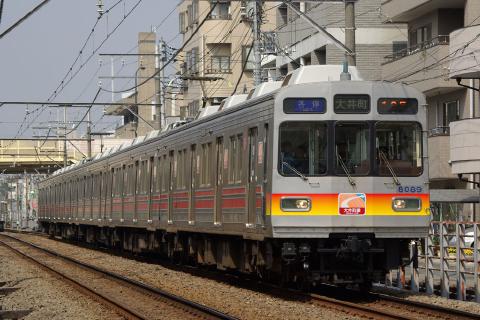

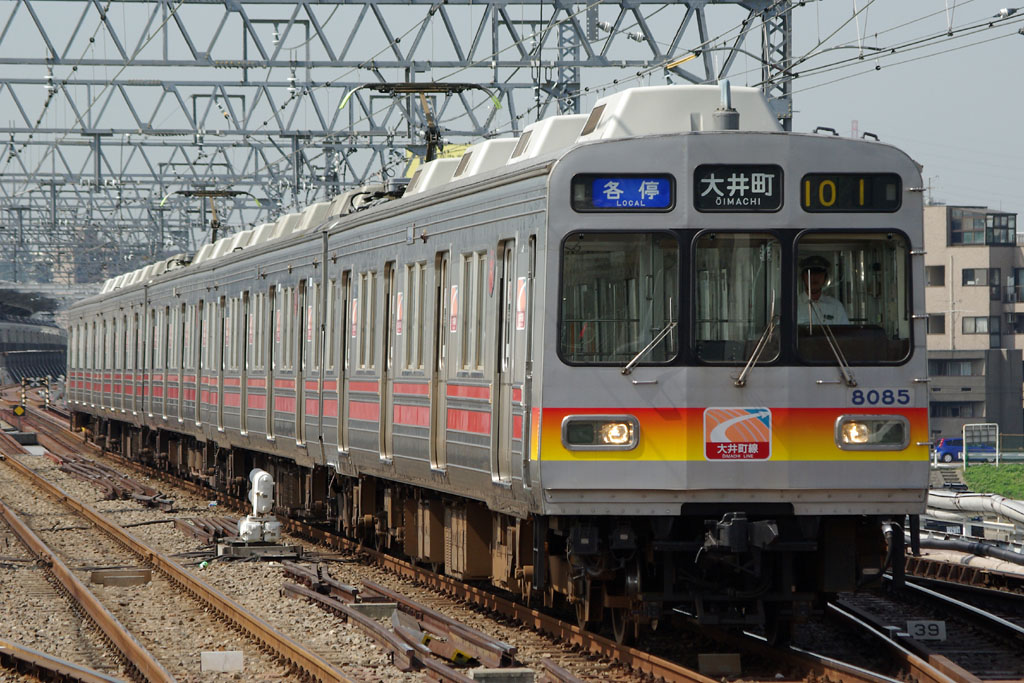

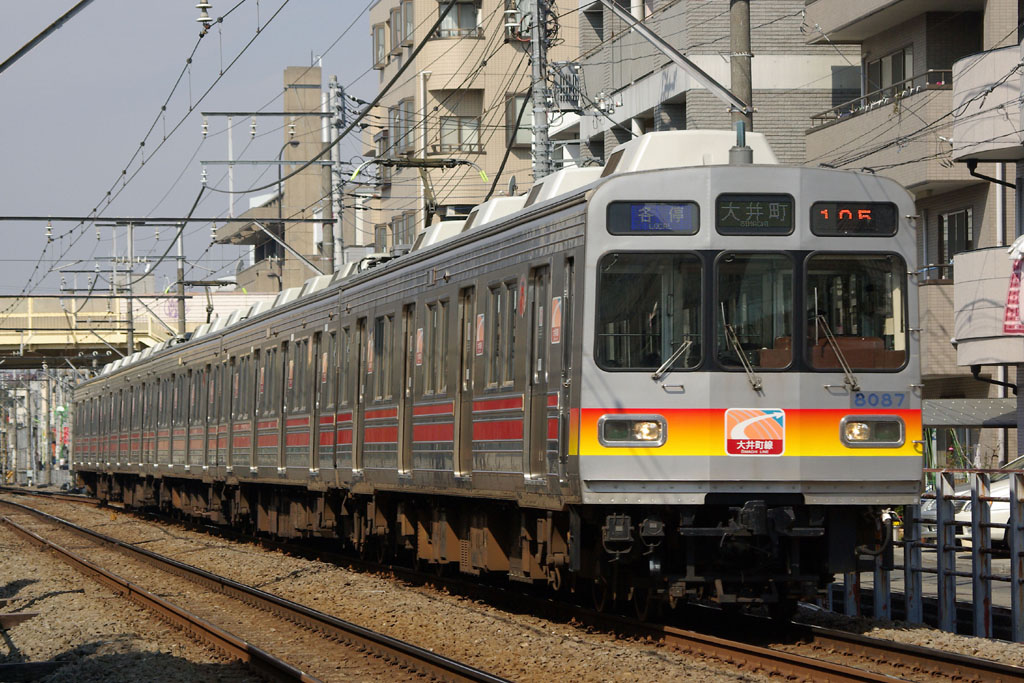

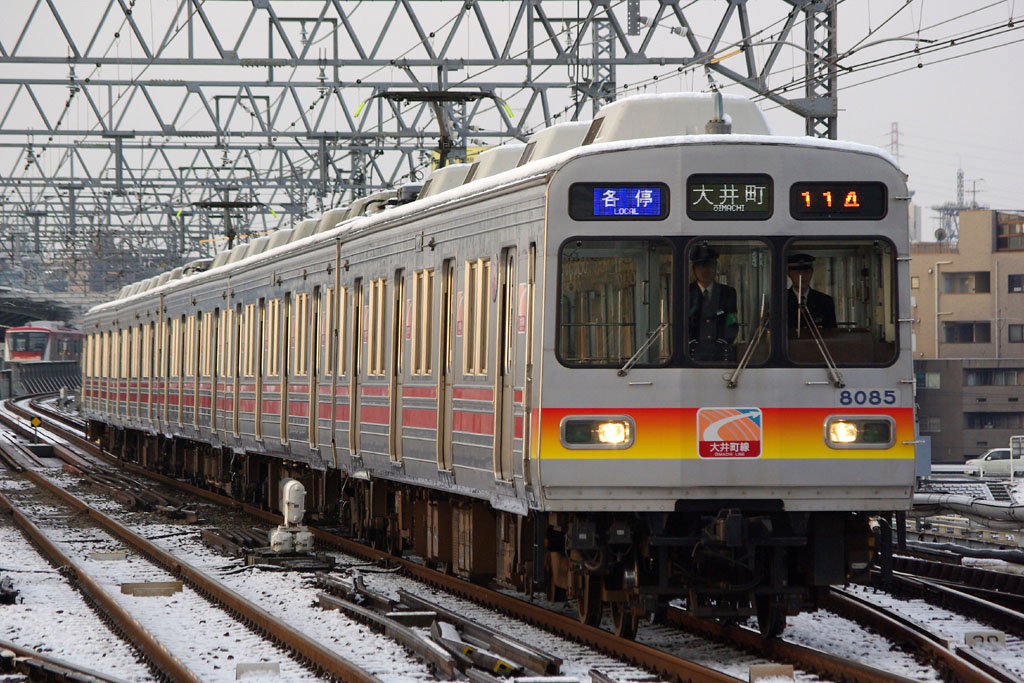

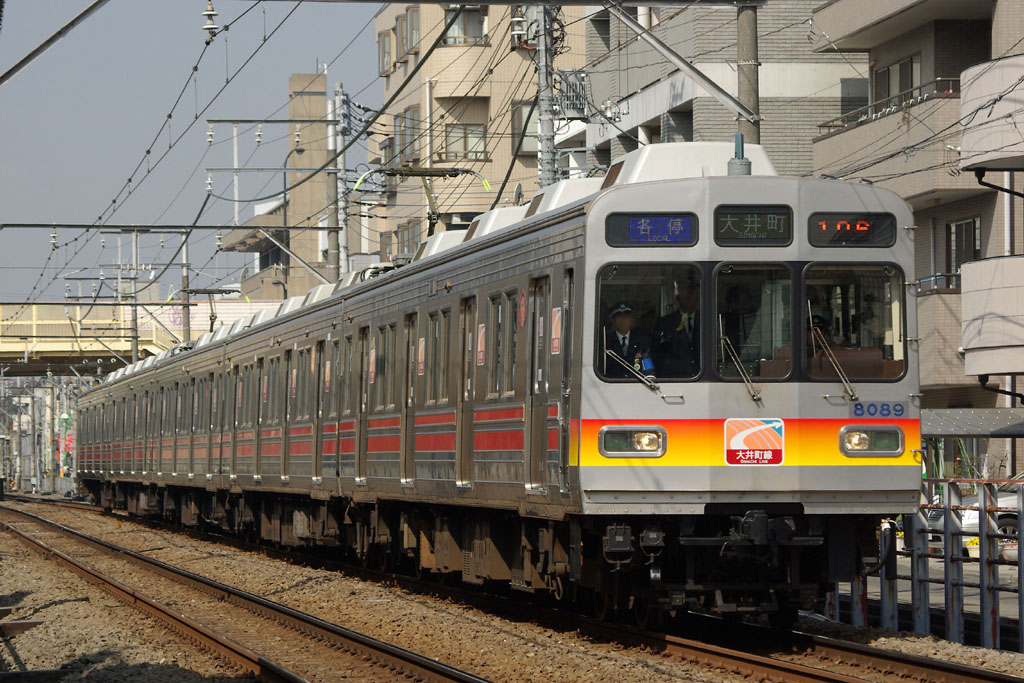

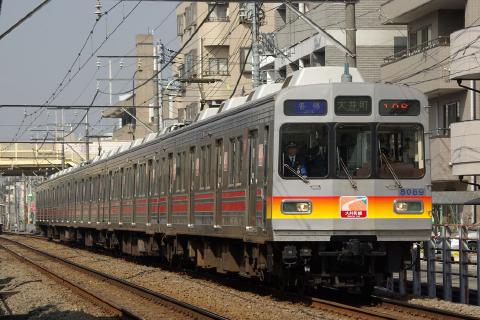

LED化後の写真(同時表示)

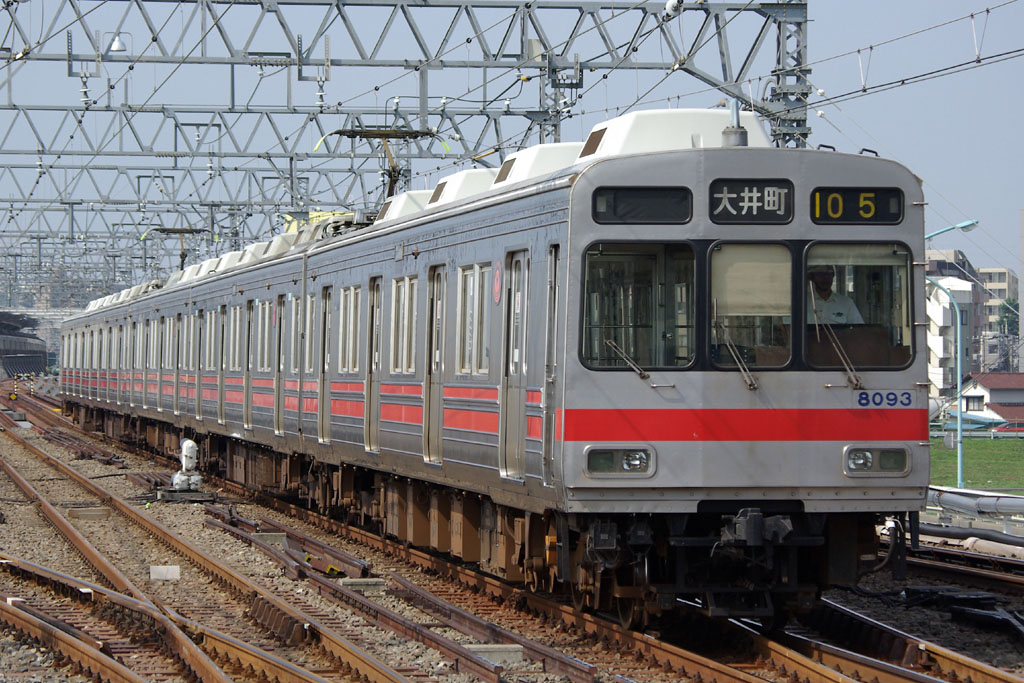

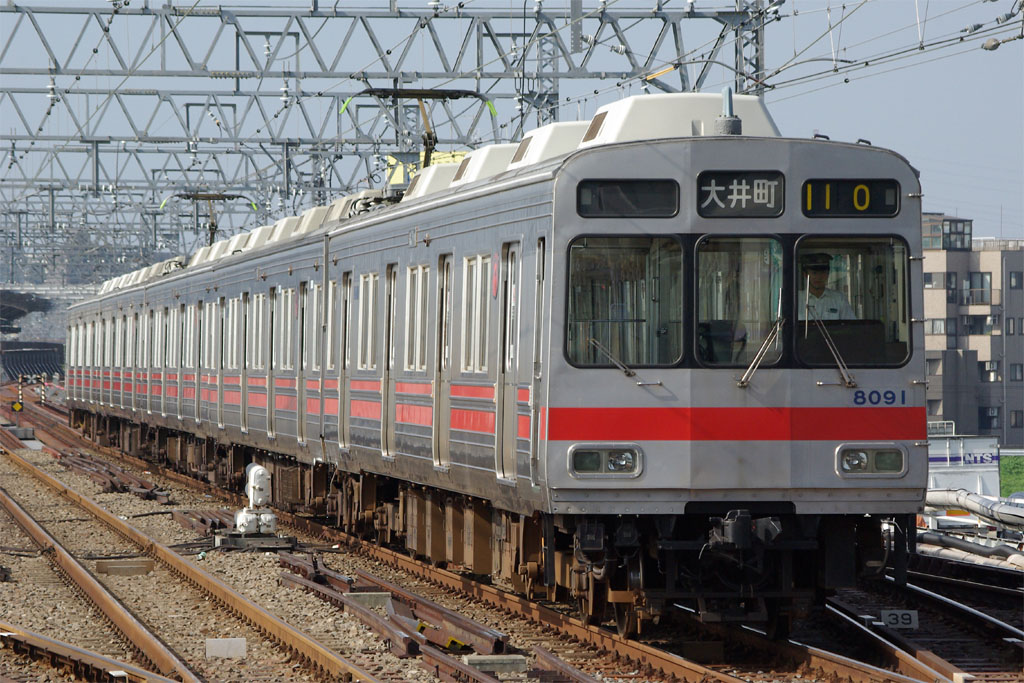

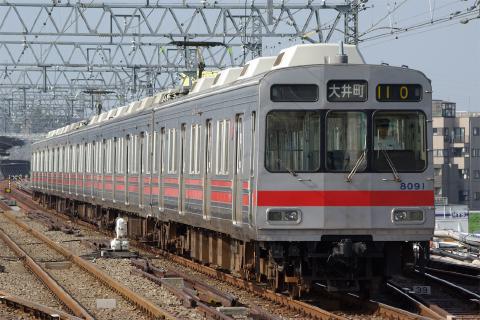

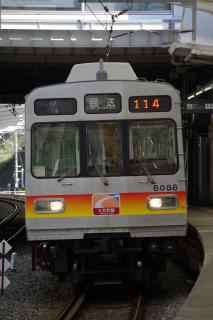

LED化前の写真

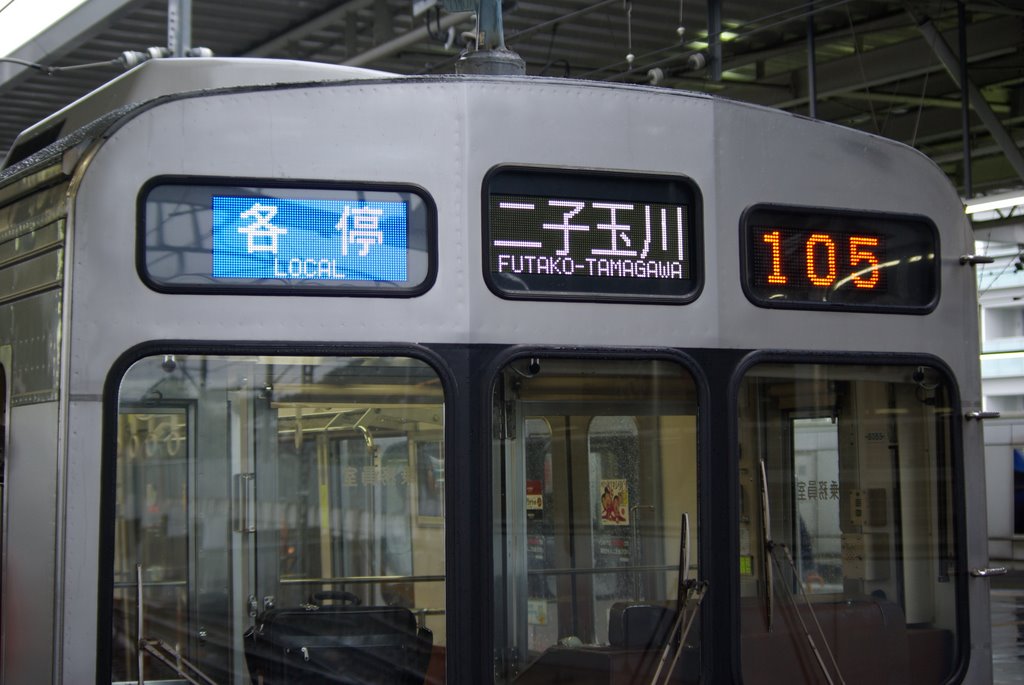

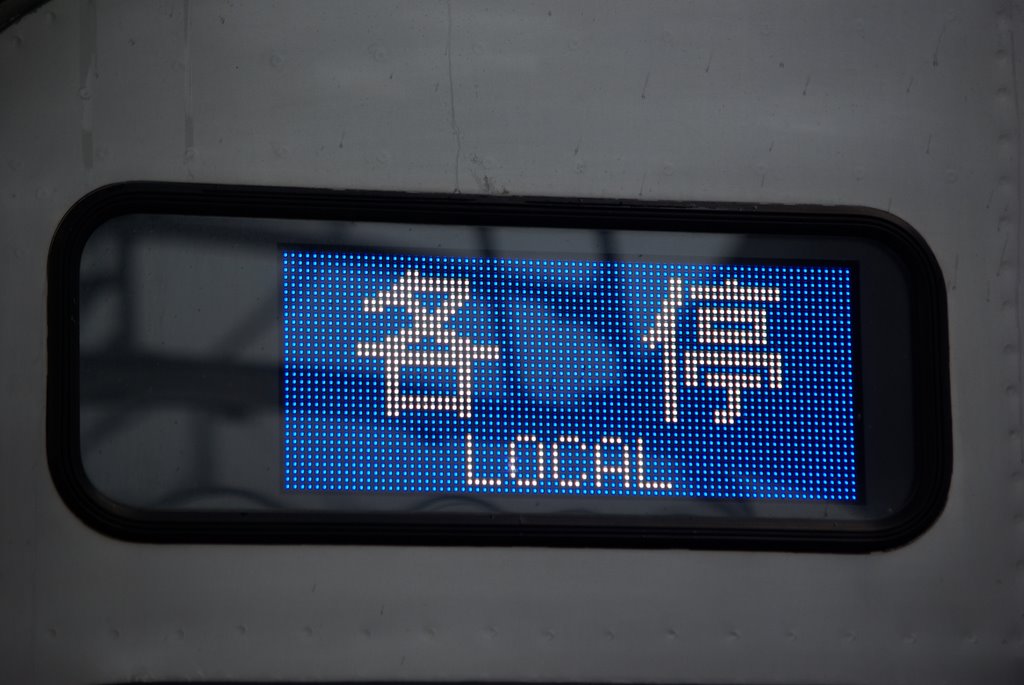

前面の写真

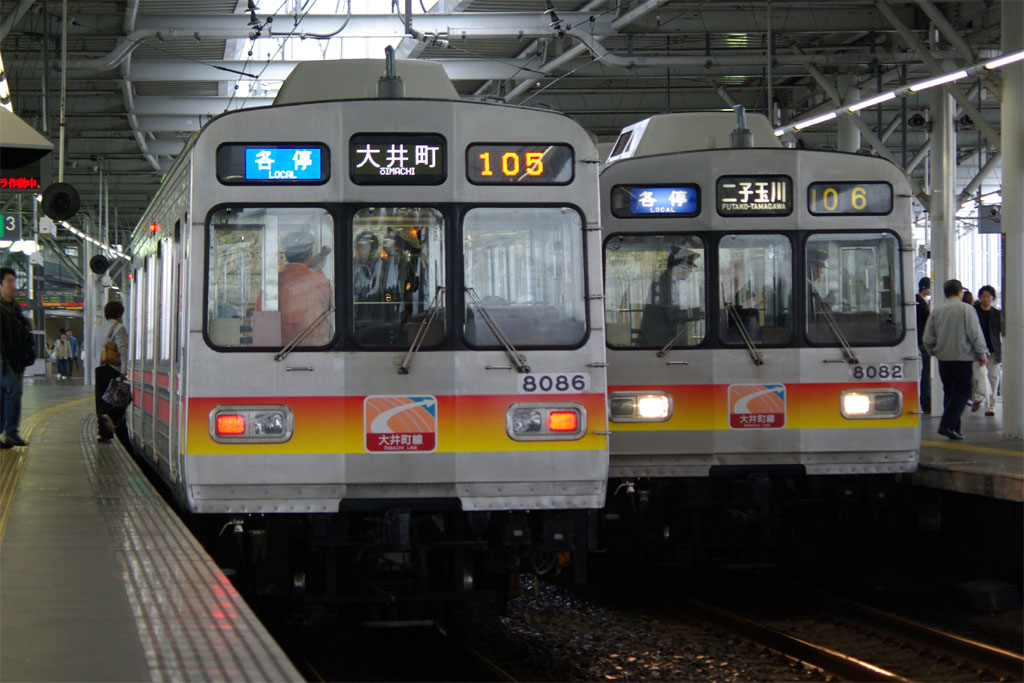

  • 8085F 8081F 2007-09-30 二子玉川

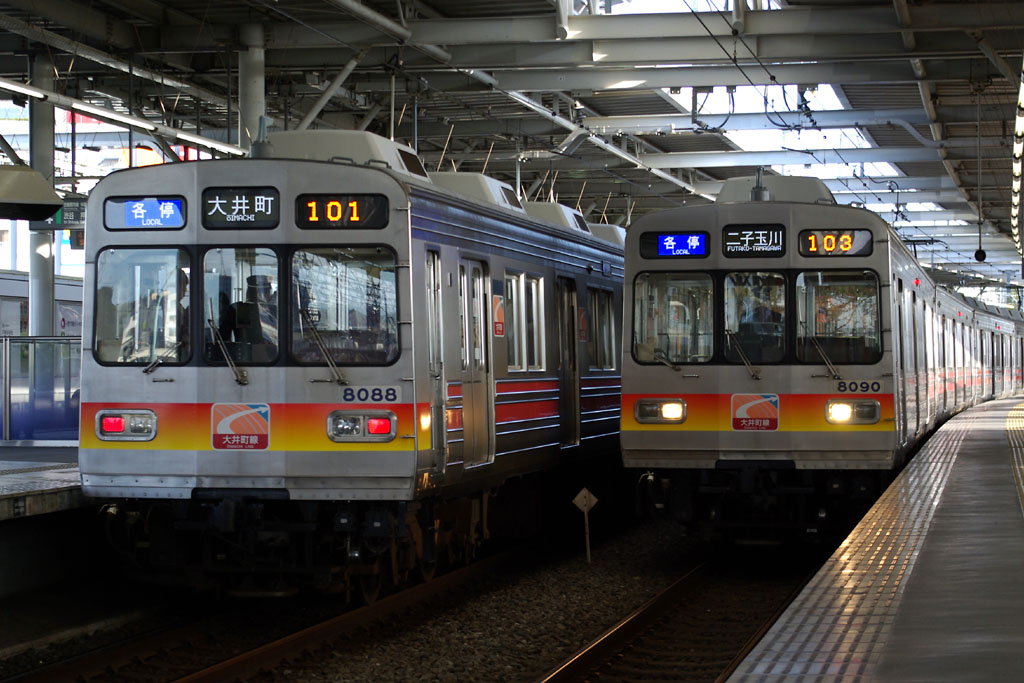

  • 8087F 8089F 2007-11-23 二子玉川

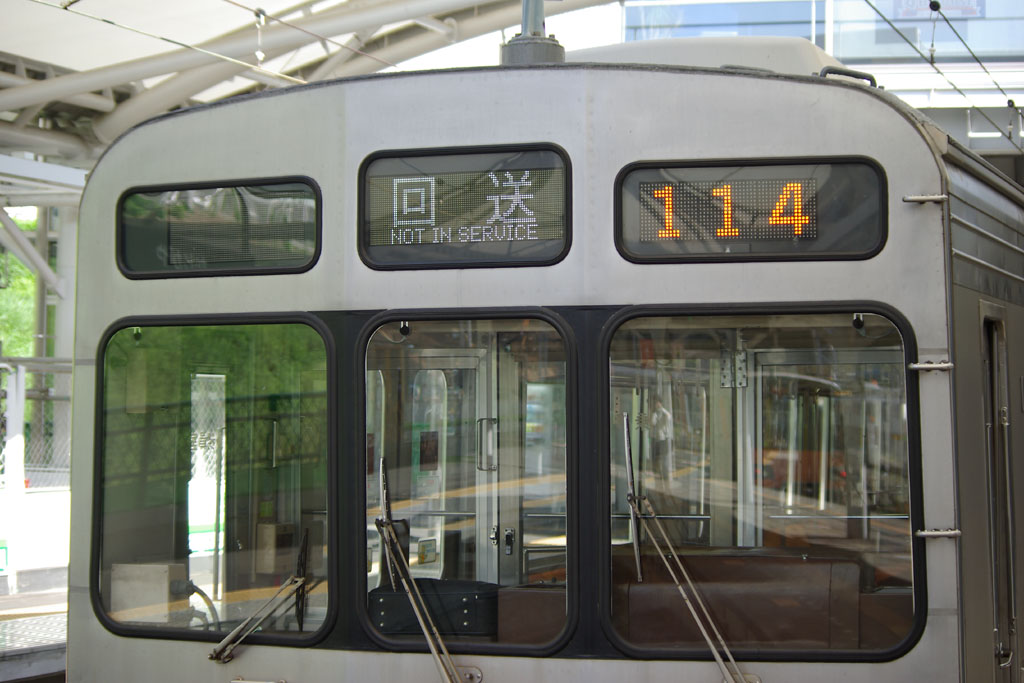

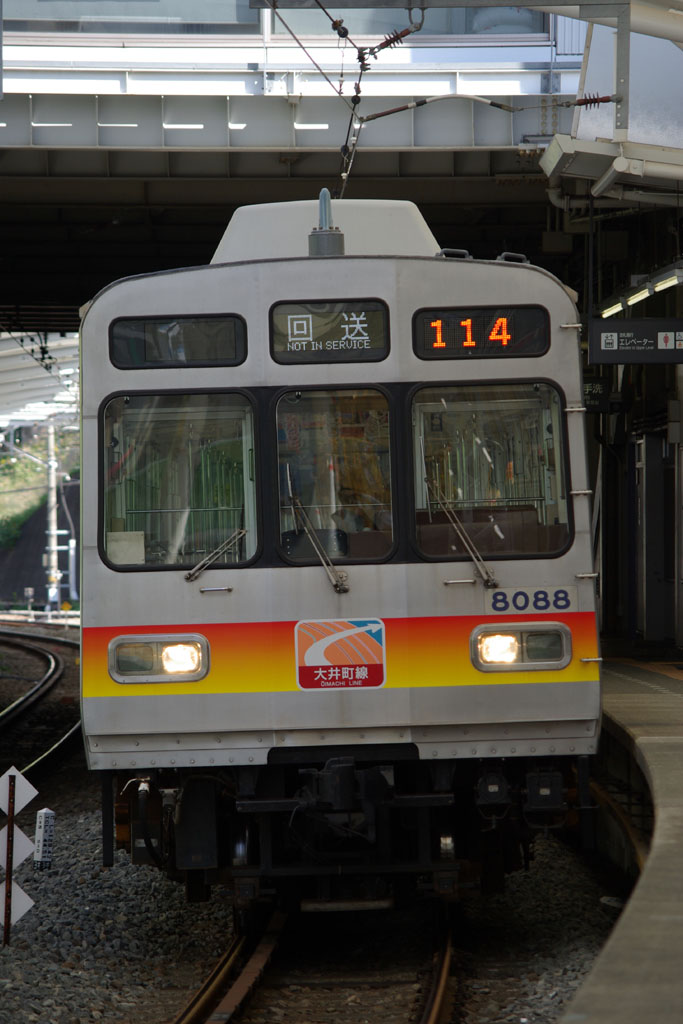

  • 8088 2007-10-20 梶が谷
  • 8085 2007-09-30 二子玉川
  • 8086 2007-09-30 二子玉川
  • 8088 2007-10-20 梶が谷
  • 8085 2007-09-30 二子玉川

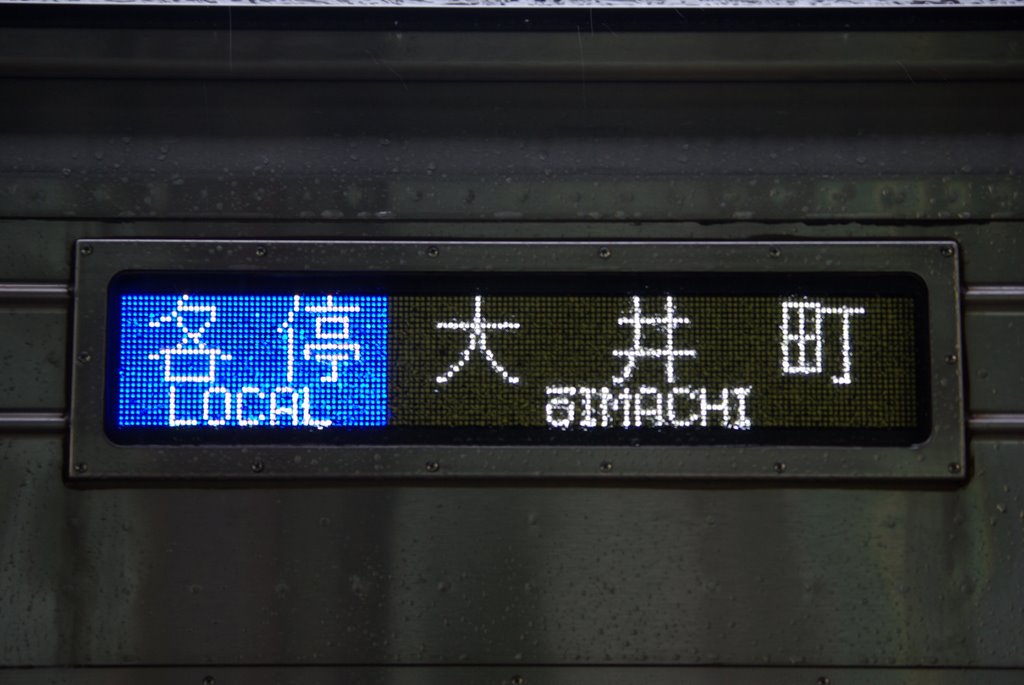

側面の写真

  • 8086 2007-09-30 等々力

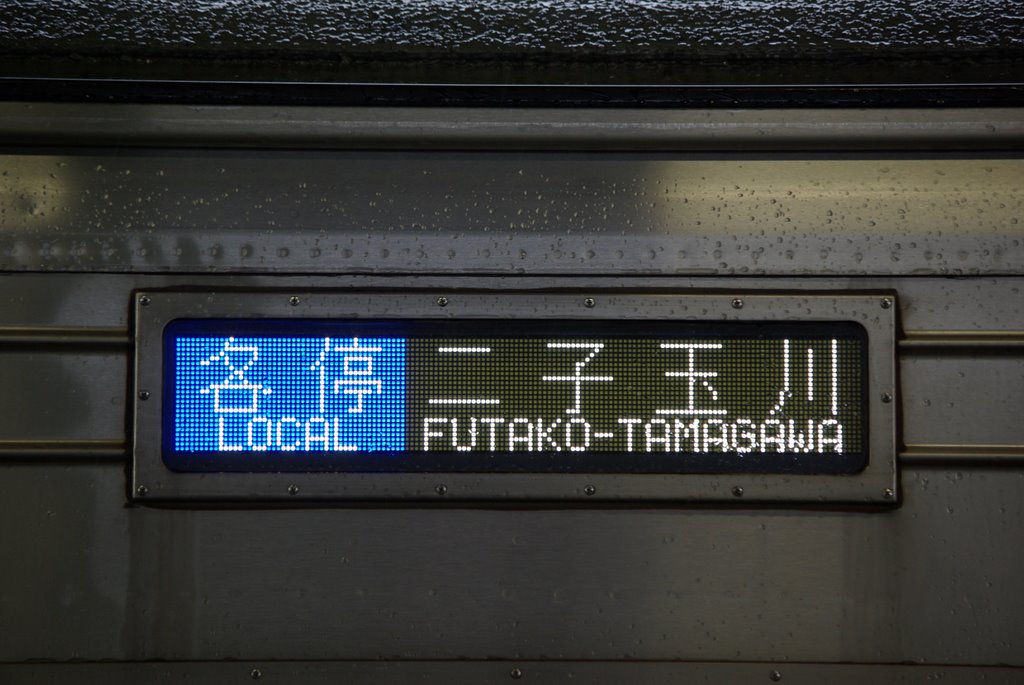

  • 8498 2007-09-30 二子玉川

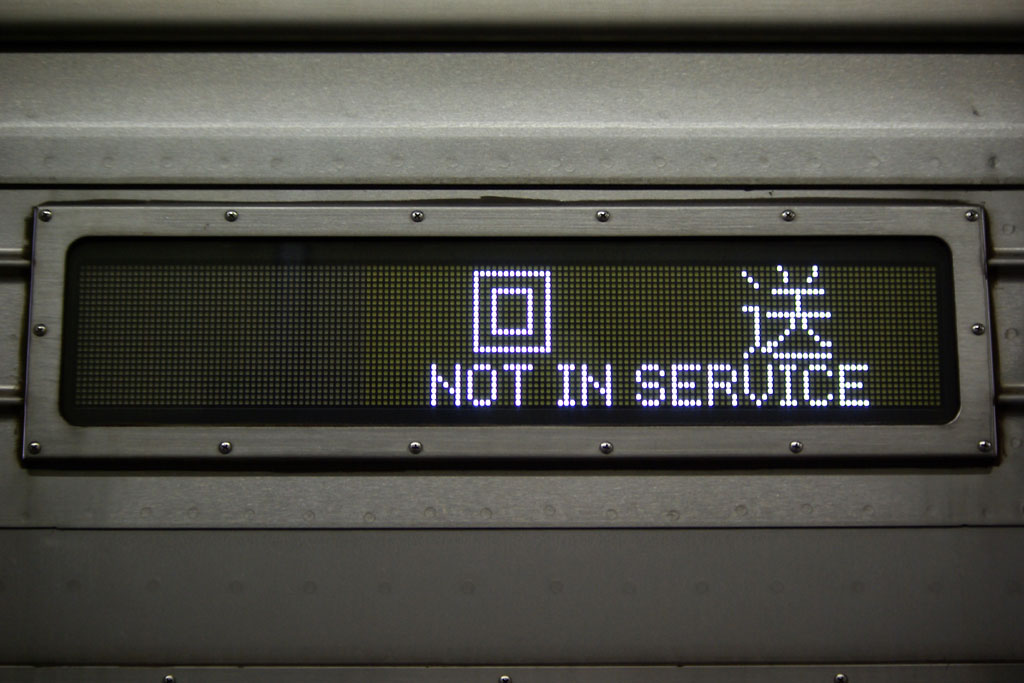

  • 8088 2007-10-20 梶が谷

ドットパターン

ドットパターン

ATC改造工事

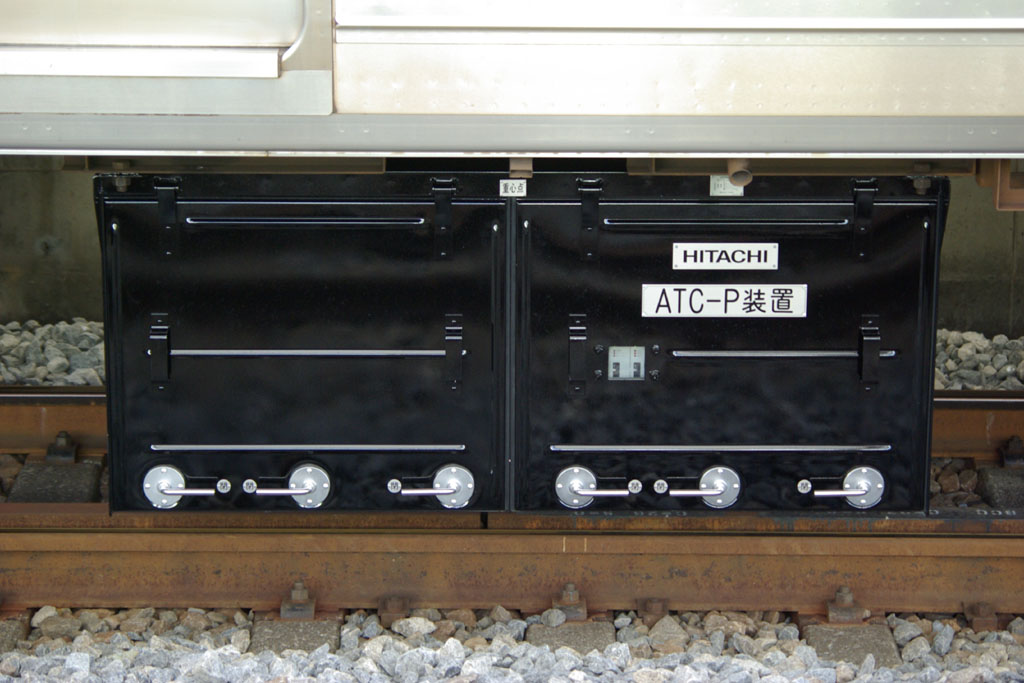

8087FはLED化と同時に8088号山側のATC-P装置が交換された。大井町線のATC化に向けたものと思われる。他の編成は確認していない。

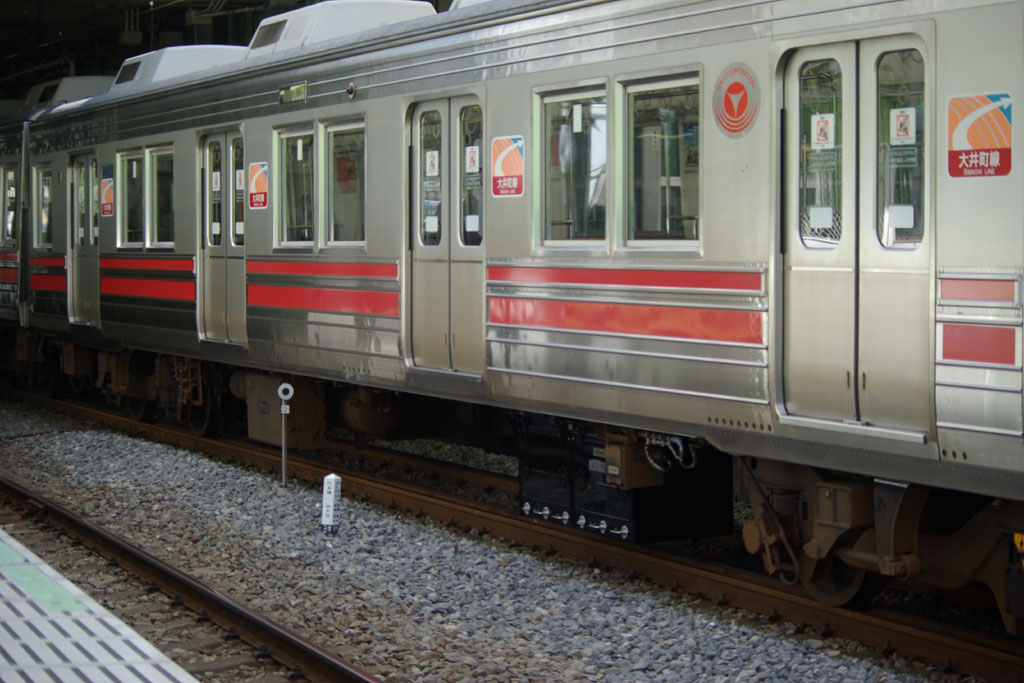

  • 8088 2007-10-20 梶が谷
  • 8088 2007-10-20 梶が谷
